Relief Damper
개요
실내를 정압으로 유지하고 공기의 흐르는 방향을 규제하며 실내와 또는 근접 Room과의 공기 차압을 제어하는 기기로서 실외의 오염공기가 Clean Room을 오염시키는 것을 방지하기 위하여 사용합니다.
특징
1. 압력차의 설정이 용이하고 신뢰도가 높습니다.
2. 차압조정은 자동으로 이루어집니다.
3. 기구가 간단하며, Blade가 원형으로 말착성이 좋고 개폐가 원활합니다.

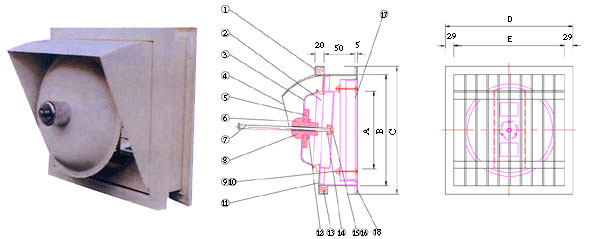

| NO | DESCRIPTON | Q'ty | MATERIAL | DIMENSION |
| 1 | CASING | 1 | SGCC | 1.2t |
| 2 | AIR SEAL | 1 | SILICON | |
| 3 | BLADE | 1 | AL | 1.2t |
| 4 | AIR GUIDE | 1 | SGCC | 1.2t |
| 5 | WEIGHT RING | 1 | SB 41 | |
| 6 | BLADE SUPPORT BOLT | 1 | SB 41 | M24 |
| 7 | SHAFT | 1 | STS | ￠10 |
| 8 | BEARING | 1 | STS | LM10G |
| 9 | BOLT | 4 | STS | M4×10L |
| 10 | PLATE WASHER | 4 | STS | 4PW |
| 11 | PLATE | 1 | SGCC | 1.2t |
| 12 | NUT | 1 | SB 41 | M24 |
| 13 | PACKING | 1 | ARTILON | |
| 14 | SHAFT SUPPORT | 1 | SB 41 | ￠40×14t |
| 15 | HEXAGON NUT | 1 | STS | 6HN |
| 16 | SPRING WASHER | 1 | STS | 6SW |
| 17 | SUPPORT FRAME | 1 | SGCC | 2.0t |
| 18 | GRILL | 1 | AL | 1.6t |
| A | B | C | D | E | 타공칫수 | |
| ⌀200 | ⌀190 | 245 | 280 | 285 | 277 | 250*250 |
| ⌀250 | ⌀240 | 305 | 340 | 344 | 286 | 310*310 |
