개요
청정 작업실의 일부를 고청정화할 필요가 있는 경우 즉 Hepa Filter Fan Unit를 상부에 설치하고 둘레에는 비닐커텐 등으로 처리한 무균, 무진 Booth이며, Filter를 통하여 여과된 청정공기를 수직 층류 및 난류식으로 하여 내부에 양압을 유지하여 하부의 주위로 배기시켜 Class 100~1,000의 청정도를 유지하는데 목적이 있다.
형식의 선정
1. 층류형은 청정공기가 천장면에서 토출되어 풍속 0.3m/s 이상의 층류기류로 Booth내를 통과하는 방식으로 Class 100 이하의 청정도가 요구되는 경우에 이용된다.
2. 난류형을 윗면의 한군데 혹을 여러곳으로 천장공기를 토출시키는 방식으로 내부에 난류가 생기기 때문에 Class1,000~10,00 0정도의 청정도에서 많이 이용된다.

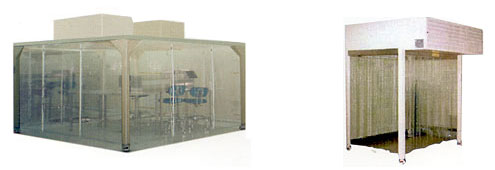

3. Booth의 기둥을 세워 설치하는 표준형과 소형에는 바퀴를 달아서 이동형으로 쓸 수도 있다.
4. 천장 거치형은 기둥이 작업에 방해 받는 경우와 주변 상황이 기둥을 세울 수 없는 경우에는 천장 본체를 메어달든지 철구조물 을 이용하여 설치한다.
구성
① CASING & FRAME ② 비닐커텐 ③ FILTER ④ FAN ⑤ CONTROL ⑥ 기타부속
재질
CLASS 1,000 | 설계풍량 | HEPA 규격(W X D X H) | 수량 | 소모전력 |
모델명 | 규격(W X D X H) |
TL-CB-201 | 2000 X 2000 X 2800 | 60CMM | 610 X 610 X 150 | 4EA | 1.5KW |
TL-CB-301 | 3000 X 2000 X 2800 | 90CMM | 610 X 610 X 150 | 6EA | 2.5KW |
TL-CB-401 | 4000 X 2000 X 2800 | 120CMM | 610 X 610 X 150 | 8EA | 4KW |
제품재질 | SS41, STS304 | 1차전기(1⌀/3⌀X380/220V)는 발주처 공급사항 |
