크린모즐

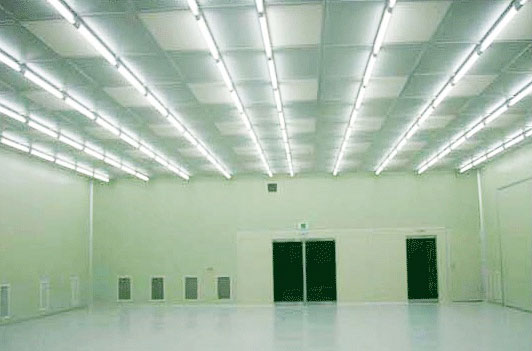

청정도 Class 1, 10, 100의 Down Flow방식 Clean Room의 천정면에 초고성능 Filter(ULPA or HEPA)를 설치하여 Dead Space를 적게하는 System Celling 방식입니다.
Mega bit시대에 알맞은 안정된 신뢰의 시스템입니다.
- 시간에 관계없이 안정한 젤리상의 sealer(pink gel)또는 silicone sealant를 사용하고 있어 공기누설(air leak)의 걱정이 없습니다.
- Aluminum frame은 가벼워서 하중을 덜어줍니다. 그러나 충분한 강도를 가지고 있습니다.
- 프레임 접속부는 안정적이고 외관이 우수합니다.
- 프레임 가공은 전체 공장에서 실시하므로 현장시공 공기가 짧습니다.
- 감지기나 스피커는 Al Mould Bar에 직접 부착하므로 천정면의 필터 취부면적을 최대로 할 수 있습니다.

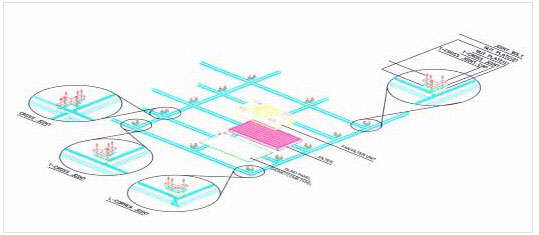

- C-CHANNEL HANGING MATERIALS :응용도금된 2C-CHANNEL,TURN BUCKLE,LONG,BOLT.NUT및 BOLT,WASHER등으로 구성되어 있으며,먼지발생이 없고 하중에 충분히 견딜 수 있는 구조로 되어 있습니다.
- AL MOULD FRAME :필터 및 브라인드 판넬을 설치할 수 있는 몰드바로서,조명기구,경량판넬,아이리드,스피커,감지기등을 설치할 수 있습니다.
- SENSOR :몰드바 하부에 부착설치하여 기류에 방해가 되지 않는 TYPE으로 설치합니다.
- BLIND PANEL:필터가 설치되지 않은 부분에 설치하는 천정PANEL
- EYELID :기류의 평행성을 유지하기 위해 MOULD BAR에 부착설치하며,무정전 TYPE 아크릴판을 사용합니다.
- GEL :공기의 기밀을 유지하기 위해 몰드바에 일정량을 부어 사용합니다. A,B액으로 구성되어 있습니다.
- CAULKING :비초산계 실리콘 코킹재를 사용합니다.
F.F.U
• F.F.U 규격화된 유니트를 천정면에 자유롭게 설치할 수 있으며 국내외 제조 기업에 사용되고 있습니다.
• F.F.U의 특징은 고청정도 유지에 비해 설치비와 유지비가 적으며 제조장치 LAY OUT 변경에 손쉽게 대응 할 수 있습니다.
• 초소음용이며 알미늄으로 제작되어 가볍고 견고하며 진동성이 매우 낮습니다.
• 수직층류방식의 CLEAN ROOM에 공급이 되며 소규모에서 대규모 클린룸까지 다양하게 시공할 수있는 장점이 있습니다.
• 중앙집중식 운전에 의한 FFU 수량 제어 및 유지관리가 용이합니다.
• 클린룸 천정면애 설치시 필터와 같이 설치되어 외관상이나 효율면에서도 뛰어나며 깔끔합니다.
재질
No.
|
Description
|
Q.yt
|
Material
|
Dimension
|
1
|
Over Casing
|
1
|
AL
|
1.0t
|
2
|
Side Casing
|
2
|
AL
|
1.0t
|
3
|
WALKING PLATE
|
4
|
CR 도금 손잡이
|
4
|
HOUSING
|
1
|
GL
|
0.6t
|
5
|
MOTOR BASE
|
1
|
GL
|
1.6t
|
6
|
FILTER GUIDE
|
4
|
AL
|
1.5t
|
7
|
BELL MOUTH
|
1
|
SCP2
|
1.6t
|
8
|
IMPELLER
|
1
|
SGCC
|
1.6t
|
9
|
MOTOR
|
1
|
-
|
-
|
10
|
FILTER
|
1
|
-
|
SEE SPEC
|
